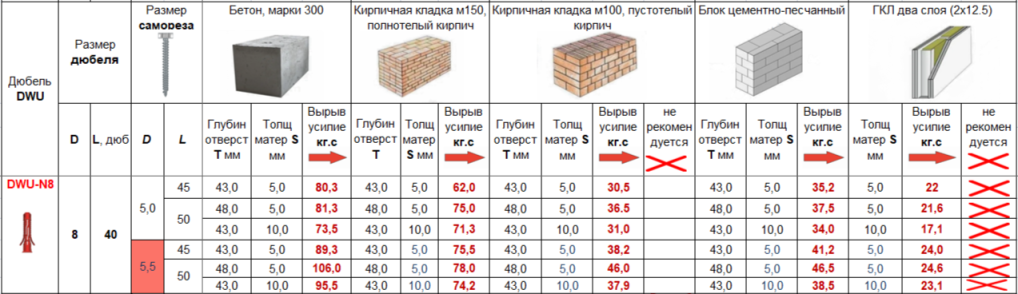

MAXВеличина нагрузок на вырывание дюбеля DWU-N8
| Дюбель | Размер дюбеля | Размер самореза | Бетон (М300) | Кирпич полнотелый (М150) | Кирпич пустотелый (М100) | Блок цементно-песчаный | ГКЛ (2 слоя) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D, мм | L, мм | D, мм | L, мм | Глубина отв. Т, мм | Толщ. матер. S, мм | Вырыв, кгс | Глубина отв. Т, мм | Толщ. матер. S, мм | Вырыв, кгс | Глубина отв. Т, мм | Толщ. матер. S, мм | Вырыв, кгс | Не рек. | Глубина отв. Т, мм | Толщ. матер. S, мм | Вырыв, кгс | Толщ. матер. S, мм | Вырыв, кгс | Не рек. | |
| DWU-N8 | 8 | 40 | 5,0 | 45 | 43,0 | 5,0 | 80,3 | 43,0 | 5,0 | 62,0 | 43,0 | 5,0 | 30,5 | — | 43,0 | 5,0 | 35,2 | 5,0 | 22,0 | X |
| 50 | 48,0 | 5,0 | 81,3 | 48,0 | 5,0 | 75,0 | 48,0 | 5,0 | 36,5 | — | 48,0 | 5,0 | 37,5 | 5,0 | 21,6 | X | ||||
| 43,0 | 10,0 | 73,5 | 43,0 | 10,0 | 71,3 | 43,0 | 10,0 | 31,0 | — | 43,0 | 10,0 | 34,0 | 10,0 | 17,1 | X | |||||
| 5,0 | 45 | 43,0 | 5,0 | 89,3 | 43,0 | 5,0 | 75,5 | 43,0 | 5,0 | 38,2 | — | 43,0 | 5,0 | 41,2 | 5,0 | 24,0 | X | |||
| 50 | 48,0 | 5,0 | 106,0 | 48,0 | 5,0 | 78,0 | 48,0 | 5,0 | 46,0 | — | 48,0 | 5,0 | 46,5 | 5,0 | 24,6 | X | ||||
| 43,0 | 10,0 | 95,5 | 43,0 | 10,0 | 74,2 | 43,0 | 10,0 | 37,9 | — | 43,0 | 10,0 | 38,5 | 10,0 | 23,1 | X | |||||
Обращаем внимание! После внесения корректив в технологические процессы при производстве ряда изделий, компания INTEH 10.06.25 внесла изменения в перечень диаметров саморерезов, рекомендованных к использованию с дюбелями DWU. Данные рекомендации распростроняются на всю продукцию под маркой INTEH, включая продукцию, на этикетках которой не внеснены изменения от 10.06.25.
- Прочность на разрыв. Лабораторные испытания показали, что величина усилия на разрыв у нейлонового дюбеля составляет до 80 кПа. Следовательно в новых строениях, где может наблюдаться некоторая осадка конструкций, лучше использовать нейлоновые дюбели.
- Температура. Нейлоновый дюбель устойчив к низким и высоким температурам от -40°С до +80°С. Соответственно, нейлоновый дюбель рекомендуется использовать при наружных работах в регионах с резко континентальным климатом.
- Нагрузка на вырывание. Величину нагрузок на вырывание по дюбелям компании INTEH можно найти в разделе «Техническая информация» главного меню сайта или перейти по данной ссылке. Величину нагрузок по изделию DWU-N8 можно найти на данной странице.
- Старение. Срок службы нейлонового дюбеля составляет 50 лет.
- Химические свойства. Нейлоновый дюбель устойчив к кислотной, щелочной среде. Плохо контактирует с соляной и серной кислотой и перекисью водорода.
Выберите материал основания, затем размеры самореза:
