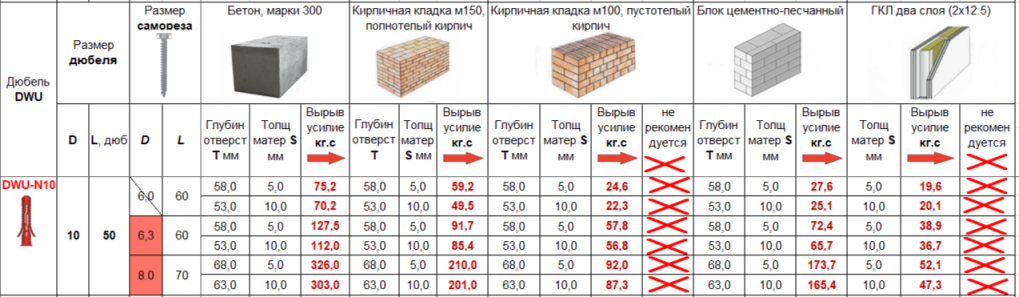

MAXВеличина нагрузок на вырывание дюбеля DWU-N10
| Дюбель | Размер дюбеля | Размер самореза | Бетон (М300) | Кирпич полнотелый (М150) | Кирпич пустотелый (М100) | Блок цементно-песчаный | ГКЛ (2 слоя) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D, мм | L, мм | D, мм | L, мм | Глубина отв. T, мм | Толщ. матер. S, мм | Вырыв, кгс | Глубина отв. T, мм | Толщ. матер. S, мм | Вырыв, кгс | Глубина отв. T, мм | Толщ. матер. S, мм | Вырыв, кгс | Не рек. | Глубина отв. T, мм | Толщ. матер. S, мм | Вырыв, кгс | Толщ. матер. S, мм | Вырыв, кгс | Не рек. | |
| DWU-N10 | 10 | 50 | 6,0 | 60 | 58,0 | 5,0 | 75,2 | 58,0 | 5,0 | 59,2 | 58,0 | 5,0 | 24,6 | — | 58,0 | 5,0 | 27,6 | 5,0 | 19,6 | — |
| 53,0 | 10,0 | 70,2 | 53,0 | 10,0 | 49,5 | 53,0 | 10,0 | 22,3 | — | 53,0 | 10,0 | 25,1 | 10,0 | 20,1 | — | |||||
| 6,3 | 60 | 58,0 | 5,0 | 127,5 | 58,0 | 5,0 | 91,7 | 58,0 | 5,0 | 57,8 | — | 58,0 | 5,0 | 72,4 | 5,0 | 38,9 | — | |||
| 53,0 | 10,0 | 112,0 | 53,0 | 10,0 | 85,4 | 53,0 | 10,0 | 56,8 | — | 53,0 | 10,0 | 65,7 | 10,0 | 36,7 | — | |||||
| 8,0 | 70 | 68,0 | 5,0 | 326,0 | 68,0 | 5,0 | 210,0 | 68,0 | 5,0 | 92,0 | — | 68,0 | 5,0 | 173,7 | 5,0 | 52,1 | — | |||
| 63,0 | 10,0 | 303,0 | 63,0 | 10,0 | 201,0 | 63,0 | 10,0 | 87,3 | — | 63,0 | 10,0 | 165,4 | 10,0 | 47,3 | — | |||||
Обращаем внимание! После внесения корректив в технологические процессы при производстве ряда изделий, компания INTEH 10.06.25 внесла изменения в перечень диаметров саморерезов, рекомендованных к использованию с дюбелями DWU. Данные рекомендации распростроняются на всю продукцию под маркой INTEH, включая продукцию, на этикетках которой не внеснены изменения от 10.06.25.
Прочность на разрыв. Лабораторные испытания показали, что величина усилия на разрыв у нейлонового дюбеля составляет до 80 кПа. Следовательно в новых строениях, где может наблюдаться некоторая осадка конструкций, лучше использовать нейлоновые дюбели.
Температура. Нейлоновый дюбель устойчив к низким и высоким температурам от -40°С до +80°С. Соответственно, нейлоновый дюбель рекомендуется использовать при наружных работах в регионах с резко континентальным климатом.
Нагрузка на вырывание. Величину нагрузок на вырывание по дюбелям компании INTEH можно найти в разделе «Техническая информация» главного меню сайта или перейти по данной ссылке. Величину нагрузок по изделию DWU-N10 можно найти на данной странице.
- Старение. Срок службы нейлонового дюбеля составляет 50 лет.
Химические свойства. Нейлоновый дюбель устойчив к кислотной, щелочной среде. Плохо контактирует с соляной и серной кислотой и перекисью водорода.
Выберите материал основания, затем размеры самореза:
(если по техническим причинам интерактивная схема недоступна, прокрутите страницу к таблице с данными)
