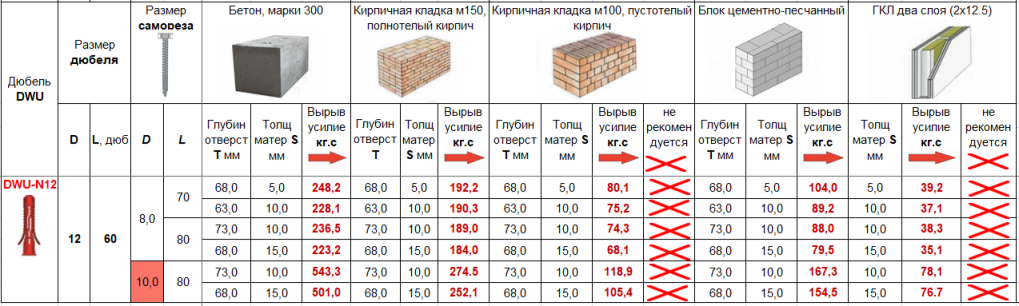

MAXВеличина нагрузок на вырывание дюбеля DWU-N12
| Дюбель | Размер дюбеля | Размер самореза | Бетон (М300) | Кирпич полнотелый (М150) | Кирпич пустотелый (М100) | Блок цементно-песчаный | ГКЛ (2 слоя) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D, мм | L, мм | D, мм | L, мм | Глубина отв. T, мм | Толщ. матер. S, мм | Вырыв, кгс | Глубина отв. T, мм | Толщ. матер. S, мм | Вырыв, кгс | Глубина отв. T, мм | Толщ. матер. S, мм | Вырыв, кгс | Не рек. | Глубина отв. T, мм | Толщ. матер. S, мм | Вырыв, кгс | Толщ. матер. S, мм | Вырыв, кгс | Не рек. | |
| DWU-N12 | 12 | 60 | 8,0 | 70 | 68,0 | 5,0 | 248,2 | 68,0 | 5,0 | 192,2 | 68,0 | 5,0 | 80,1 | — | 68,0 | 5,0 | 104,0 | 5,0 | 39,2 | — |
| 63,0 | 10,0 | 228,1 | 63,0 | 10,0 | 190,3 | 63,0 | 10,0 | 75,2 | — | 63,0 | 10,0 | 89,2 | 10,0 | 37,1 | — | |||||
| 80 | 73,0 | 10,0 | 236,5 | 73,0 | 10,0 | 189,0 | 73,0 | 10,0 | 74,3 | — | 73,0 | 10,0 | 88,0 | 10,0 | 38,3 | — | ||||
| 68,0 | 15,0 | 223,2 | 68,0 | 15,0 | 184,0 | 68,0 | 15,0 | 68,1 | — | 68,0 | 15,0 | 79,5 | 15,0 | 35,1 | — | |||||
| 10,0 | 80 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
Обращаем внимание! После внесения корректив в технологические процессы при производстве ряда изделий, компания INTEH 10.06.25 внесла изменения в перечень диаметров саморерезов, рекомендованных к использованию с дюбелями DWU. Данные рекомендации распростроняются на всю продукцию под маркой INTEH, включая продукцию, на этикетках которой не внеснены изменения от 10.06.25.
- Прочность на разрыв. Лабораторные испытания показали, что величина усилия на разрыв у нейлонового дюбеля составляет до 80 кПа. Следовательно в новых строениях, где может наблюдаться некоторая осадка конструкций, лучше использовать нейлоновые дюбели.
- Температура. Нейлоновый дюбель устойчив к низким и высоким температурам от -40°С до +80°С. Соответственно, нейлоновый дюбель рекомендуется использовать при наружных работах в регионах с резко континентальным климатом.
- Нагрузка на вырывание. Величину нагрузок на вырывание по дюбелям компании INTEH можно найти в разделе «Техническая информация» главного меню сайта или перейти по данной ссылке. Величину нагрузок по изделию DWU-N12 можно найти на данной странице.
- Старение. Срок службы нейлонового дюбеля составляет 50 лет.
- Химические свойства. Нейлоновый дюбель устойчив к кислотной, щелочной среде. Плохо контактирует с соляной и серной кислотой и перекисью водорода.
Выберите материал основания, затем размеры самореза:
(если по техническим причинам интерактивная схема недоступна, прокрутите страницу к таблице с данными)
